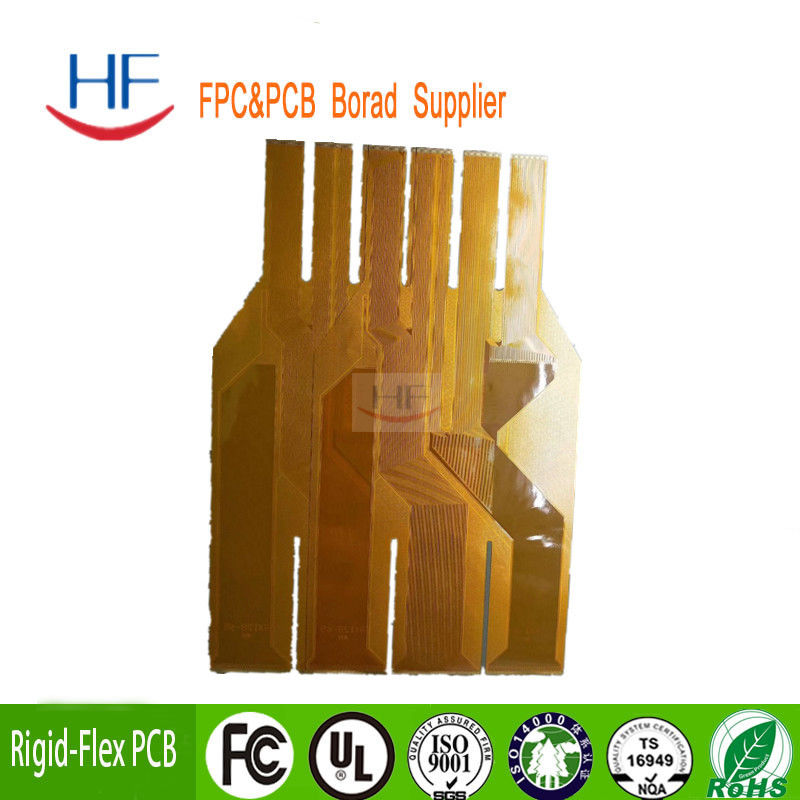

Aluminiowy poliamid PCB HASL FPC Bluetooth słuchawki obwód 0,06mm Impedancja
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HF |
| Orzecznictwo: | ISO CE |
| Numer modelu: | Elastyczna płytka drukowana |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Pakowanie próżniowe, wysokiej jakości karton |
| Czas dostawy: | 5 ~ 8 dni |
| Zasady płatności: | L/C, T/T, PayPal |
| Możliwość Supply: | Dziesięć tysięcy metrów kwadratowych miesięcznie |
|
Szczegóły informacji |
|||
| Kolor: | zielony, czerwony, czarny, żółty, biały, niebieski | Liczba warstw: | 2-4-6-8-10-12-16-20-22-28 Warstwa |
|---|---|---|---|
| Grubość miedzi:: | 1-4oz | Materiał bazowy:: | FR4, Rogers, aluminium, wysokość TG |
| Grubość deski:: | 0.6?? 1.0?? 1.2?? 1.6?? 2.0?? 2.5?? 3.0?? 3.2 mm | Miejsce pochodzenia:: | Guangdong, Chiny (kontynent) |
| Wykończenie powierzchni:: | HASL (bezołowiowy) / Złoto immersyjne / osp / Cyna immersyjna / Srebro immersyjne | min. Rozmiar dziury: | 3 miliony |
| Usługa: | Świadczone usługi OEM, Pozyskiwanie PCB/komponentów/lutowanie/programowanie/testowanie..., Komplekso | Wykańczanie powierzchni: | HASL,ENIG,OSP,HASLBez ołowiu, puszka w sprayu |
| Zastosowanie: | Urządzenie elektroniczne, płytka drukowana ru 94v0 pcb, elektronika użytkowa, sztywny FPC, mobilna ł | ||
| High Light: | Płyty obwodowe z poliamidów,00,06 mm poliamid PCB |
||
opis produktu
Zdolność
| Wysokiej precyzji prototyp | Produkcja płytek PCB w masie | ||
| Maksymalne warstwy | 1-28 warstw | 1-14 warstw | |
| MIN Szerokość linii ((mil) | 3ml | 4ml | |
| MIN Przestrzeń linii ((mil) | 3ml | 4ml | |
| Min via (wiercenie mechaniczne) | Grubość deski ≤ 1,2 mm | 0.15 mm | 0.2 mm |
| Grubość deski ≤2,5 mm | 0.2 mm | 00,3 mm | |
| Grubość płyty > 2,5 mm | Aspekt Ration≤13:1 | Aspekt Ration≤13:1 | |
| Aspekt racji | Aspekt Ration≤13:1 | Aspekt Ration≤13:1 | |
| Grubość deski | Max. | 8 mm | 7 mm |
| Min. | 2 warstwy:0.2 mm; 4 warstwy:0.35mm; 6 warstw:00,55 mm; 8 warstw:00,7 mm;10 warstw:00,9 mm | 2 warstwy:0.2 mm; 4 warstwy:0.4 mm;6 warstw:00,6 mm;8 warstwy:00,8 mm | |
| Rozmiar płyty MAX | 610*1200 mm | 610*1200 mm | |
| Maksymalna grubość miedzi | 0.5-6 uncji | 0.5-6 uncji | |
| Złoto zanurzające/ Gęstość pokryta złotem |
Złoto z zanurzenia: Au,1 ¢8 u ¢ Złoty palec: Au,1 ¢ 150 u ¢ Złote: Au,1 ‰ 150 u ‰ Pozostałe, o masie przekraczającej 1 kg |
||
| Gęsta miedź do otworów | 25um 1ml | 25um 1ml | |
| Tolerancja | Grubość deski | Grubość deski ≤1,0 mm: +/-0,1 mm 10,0 mm |
Grubość deski ≤1,0 mm: +/-0,1 mm 10,0 mm |
| Opis tolerancji | ≤ 100 mm: +/- 0,1 mm 100 < ≤ 300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm |
≤ 100 mm: +/- 0,13 mm 100 < ≤ 300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm |
|
| Impedancja | ± 10% | ± 10% | |
| MIN Most z maską lutową | 00,08 mm | 00,10 mm | |
| Możliwość podłączenia Vias | 0.25mm-0.60mm | 00,70 mm-1,00 mm | |
Zastosowanie:
Komunikacja
Tradycyjne urządzenia telekomunikacyjne, FTTP, VOIP, usługi multimedialne, sieci danych i produkty infrastruktury IT, produkty infrastruktury bezprzewodowej, wzmacniacze mocy, splittery i kombinatory,o pojemności nieprzekraczającej 10 W, itp.
Urządzenia peryferyjne komputerowe
Drukarki wysokiej klasy, modemy kablowe, routery bezprzewodowe, telefony IP, produkty konsumenckie i biurowe, system bankowy itp.
Konsument
Komputery, telewizory, aparaty fotograficzne, cyfrowe rejestratory wideo (DVR), produkty przenośne, diody LED itp.
Produkcja samochodowa
Systemy bezpieczeństwa pasażerów, systemy sterowania silnikiem, poduszki powietrzne, produkty do sterowania trakcją itp.
Wysokiej klasy komputery i pamięć masowa
Wysokiej wydajności komputer i serwer, system centralny i sprzęt pamięci masowej, pamięć itp.
Przemysł
Zasilanie, główny panel sterujący, monitor, produkty CCTV,przyrządy sterujące samochodami, robot przemysłowy, produkty sterujące dostępem itp.
Medyczne
obrazowanie rezonansem magnetycznym (MRI), tomografia komputerowa (CT), jednostki defibrylacji w sytuacjach awaryjnych, monitorowanie pacjentów, urządzenia wszczepialne, systemy chirurgii robotycznej,biometryczne i diagnostyczne urządzenia, itp.
Wojsko
Satelita, radar, samolot, jednostka sterująca, sprzęt komunikacyjny itp.
Badania i pomiary
Mierniki mocy, tester energii elektrycznej, tester termiczny, tester światła, tester sieci, tester gazu i oleju, produkty podczerwone, sprzęt do badań półprzewodników, karty DUT i sondy, systemy inspekcji płytek,itd..
