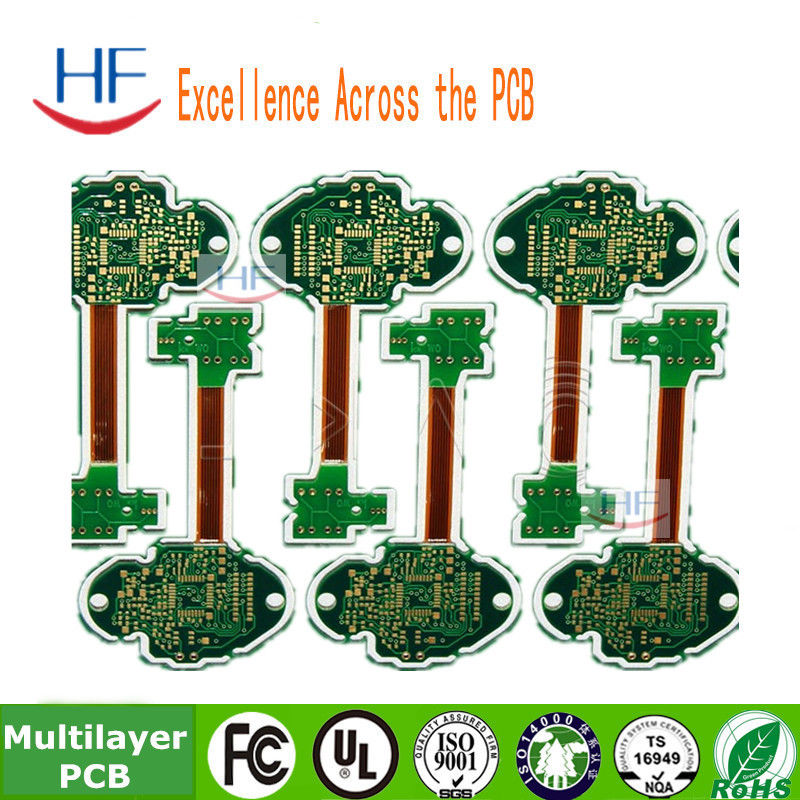

Urządzenie elektroniczne HASL 4 oz HDI Rigid Flex PCB
Szczegóły Produktu:
| Place of Origin: | China |
| Nazwa handlowa: | HF |
| Orzecznictwo: | ISO CE |
| Model Number: | PCB |
Zapłata:
| Minimum Order Quantity: | 5PCS |
|---|---|
| Cena: | Negotiable |
| Packaging Details: | Vacuum packing, high quality carton |
| Delivery Time: | 5~8 days |
| Payment Terms: | L/C, T/T,PAYPAL |
| Supply Ability: | Ten thousand square meters per month |
|
Szczegóły informacji |
|||
| Kolor: | zielony, czerwony, czarny, żółty, biały, niebieski | Liczba warstw: | 2-4-6-8-10-12-16-20-22-28 Warstwa |
|---|---|---|---|
| Grubość miedzi:: | 1-4oz | Materiał bazowy:: | FR4, Rogers, aluminium, wysokość TG |
| Grubość deski:: | 0.6?? 1.0?? 1.2?? 1.6?? 2.0?? 2.5?? 3.0?? 3.2 mm | Miejsce pochodzenia:: | Guangdong, Chiny (kontynent) |
| Wykończenie powierzchni:: | HASL (bez ołowiu) / Złoto immersyjne / osp / Cyna immersyjna / Srebro immersyjne | min. Rozmiar dziury: | 3 miliony |
| Usługa: | Świadczone usługi OEM, Pozyskiwanie PCB/komponentów/lutowanie/programowanie/testowanie..., Komplekso | Wykańczanie powierzchni: | HASL,ENIG,OSP,HASLBez ołowiu, puszka w sprayu |
| Zastosowanie: | Urządzenie elektroniczne, płytka drukowana ru 94v0 pcb, elektronika użytkowa, sztywny FPC, mobilna ł | ||
| High Light: | HDI Rigid Flex PCB Board,4oz Rigid Flex PCB Board,HASL Prototype Printed Circuit Board |
||
opis produktu
Chiny PCB elastyczne PCB elastyczne PCB sztywne-prężne PCB HDI Flex PCB FPC PCB Flex PCB
Zdolność
| Wysokiej precyzji prototyp | Produkcja płytek PCB w masie | ||
| Maksymalne warstwy | 1-28 warstw | 1-14 warstw | |
| MIN Szerokość linii ((mil) | 3ml | 4ml | |
| MIN Przestrzeń linii ((mil) | 3ml | 4ml | |
| Min via (wiercenie mechaniczne) | Grubość deski ≤ 1,2 mm | 0.15 mm | 0.2 mm |
| Grubość deski ≤2,5 mm | 0.2 mm | 00,3 mm | |
| Grubość płyty > 2,5 mm | Aspekt Ration≤13:1 | Aspekt Ration≤13:1 | |
| Aspekt racji | Aspekt Ration≤13:1 | Aspekt Ration≤13:1 | |
| Grubość deski | Max. | 8 mm | 7 mm |
| Min. | 2 warstwy:0.2 mm; 4 warstwy:0.35mm; 6 warstw:00,55 mm; 8 warstw:00,7 mm;10 warstw:00,9 mm | 2 warstwy:0.2 mm; 4 warstwy:0.4 mm;6 warstw:00,6 mm;8 warstwy:00,8 mm | |
| Rozmiar płyty MAX | 610*1200 mm | 610*1200 mm | |
| Maksymalna grubość miedzi | 0.5-6 uncji | 0.5-6 uncji | |
| Złoto zanurzające/ Gęstość pokryta złotem |
Złoto z zanurzenia: Au,1 ¢8 u ¢ Złoty palec: Au,1 ¢ 150 u ¢ Złote: Au,1 ¢ 150 u ¢ Pozostałe, o szerokości przekraczającej 1 mm |
||
| Gęsta miedź do otworów | 25um 1ml | 25um 1ml | |
| Tolerancja | Grubość deski | Grubość deski ≤1,0 mm: +/-0,1 mm 10,0 mm |
Grubość deski ≤1,0 mm: +/-0,1 mm 10,0 mm |
| Opis tolerancji | ≤ 100 mm: +/- 0,1 mm 100 < ≤ 300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm |
≤ 100 mm: +/- 0,13 mm 100 < ≤ 300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm |
|
| Impedancja | ± 10% | ± 10% | |
| MIN Most z maską lutową | 00,08 mm | 00,10 mm | |
| Możliwość podłączenia do systemu Vias | 0.25mm-0.60mm | 00,70 mm-1,00 mm | |
Huafu Fast Multilayer Circuit Co., LTD jest profesjonalnym i niezawodnym dostawcą rozwiązań PCB dla klientów specjalizujących się w produkcji szybkich prototypów i małych objętości.Dzięki wysokiej jakości i terminowej dostawie produktów zdobyliśmy szerokie uznanie na rynku.Będziemy nadal koncentrować się na zadowoleniu klientów, wraz z "wysoką jakością" i "szybką dostawą", będziemy dostawcą usług PCB godnym zaufania klientów.
Zastosowanie:
Komunikacja
Tradycyjne urządzenia telekomunikacyjne, FTTP, VOIP, usługi multimedialne, sieci danych i produkty infrastruktury IT, produkty infrastruktury bezprzewodowej, wzmacniacze mocy, splittery i kombinatory,o pojemności nieprzekraczającej 10 W, itp.
Urządzenia peryferyjne komputerowe
Drukarki wysokiej klasy, modemy kablowe, routery bezprzewodowe, telefony IP, produkty konsumencko-biurowe, system bankowy itp.
Konsument
Komputery, telewizory, aparaty fotograficzne, cyfrowe rejestratory wideo (DVR), produkty przenośne, diody LED itp.
Produkcja samochodowa
Systemy bezpieczeństwa pasażerów, systemy sterowania silnikiem, poduszki powietrzne, produkty do sterowania trakcją itp.
Wysokiej klasy komputery i pamięć masowa
Wysokiej wydajności komputer i serwer, system centralny i sprzęt pamięci masowej, pamięć itp.
Przemysł
Zasilanie, główny panel sterujący, monitor, produkty CCTV,przyrządy sterujące samochodami, robot przemysłowy, produkty sterujące dostępem itp.
Medyczne
obrazowanie rezonansem magnetycznym (MRI), tomografia komputerowa (CT), jednostki defibrylacji w sytuacjach awaryjnych, monitorowanie pacjentów, urządzenia wszczepialne, systemy chirurgii robotycznej,biometryczne i diagnostyczne urządzenia, itp.
Wojsko
Satelita, radar, samolot, jednostka sterująca, sprzęt komunikacyjny itp.
Badania i pomiary
Mierniki mocy, tester energii elektrycznej, tester termiczny, tester światła, tester sieci, tester gazu i oleju, produkty podczerwone, sprzęt do badań półprzewodników, karty DUT i sondy, systemy kontroli płytek,itd..
