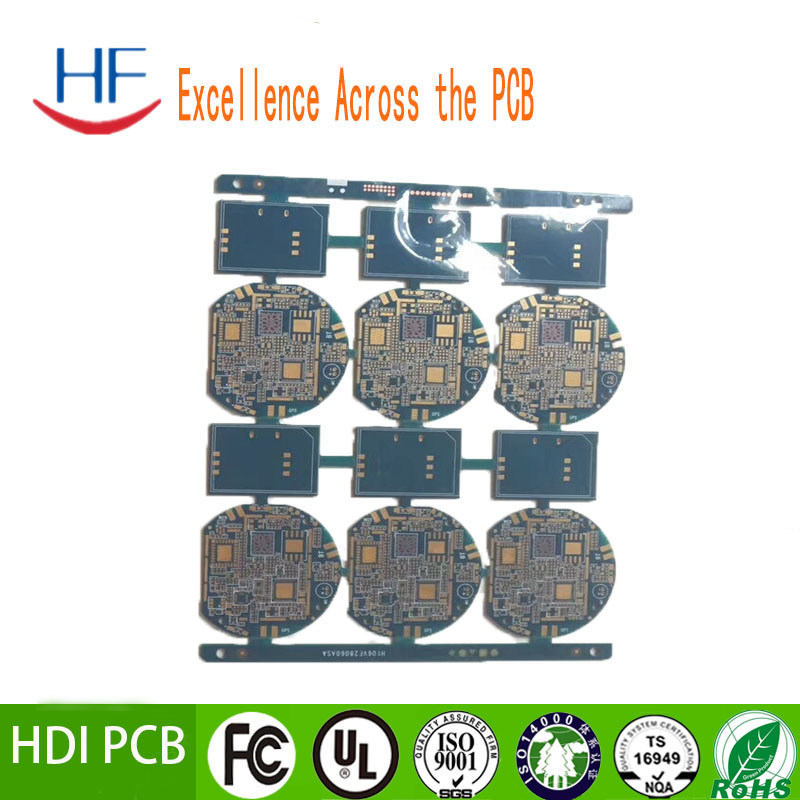

94v0 Błękitne 10 warstw HDI sztywne płytki drukowane PCB

Miejsce pochodzenia	Chiny
Nazwa handlowa	HF
Orzecznictwo	ISO CE
Numer modelu	Płytka HDI

Szczegóły produktu

Materiał podstawowy:

FR-4

Grubość deski:

1,2 mm

Liczba warstw:

10 warstw

Grubość miedzi:

1 uncja

min. Rozmiar dziury:

3 miliony

Min. min. Line Width/Spacing Szerokość linii/odstępy:

3/3 mil

Kolor maski lutowniczej:

czarny

Miejsce pochodzenia:

Chiny

Możliwość Supply:

Dziesięć tysięcy metrów kwadratowych/miesiąc

Wykańczanie powierzchni:

Złoto zanurzenia

Rodzaj:

Możliwość dostosowania, płytka drukowana ru 94v0 pcb, płytka elektroniczna, elastyczna płytka drukow

Pozycja:

Niestandardowa płytka drukowana, płytka drukowana, płytka drukowana DGW-16, 2-warstwowa, płytka 6-wa

Materiał:

FR4, Rogers, Aluminium, wysoki TG, CEM1, CEM3, wolny od halogenów

Łącznik warstwy:

1-40

Kolor sitodruku:

Biało-czarny

Usługa:

OEM/ODM/PCB/Pozyskiwanie komponentów/montaż/programowanie/testowanie... Kompleksowa usługa pod klucz

test:

100% AOI, prześwietlenie, test latającej sondy.

Podkreślić:

HDI prototyp płyty drukowanej

94v0 Błękitna tablica FR4 PCB

Warunki płatności i wysyłki

Minimalne zamówienie

5 sztuk

Cena

negocjowalne

Szczegóły pakowania

KASEK

Czas dostawy

5 ~ 8 dni

Zasady płatności

L/C, T/T, PayPal

Możliwość Supply

Dziesięć tysięcy metrów kwadratowych/miesiąc

Opis produktu

Zdolność

		Wysokiej precyzji prototyp	Produkcja płytek PCB w masie
Maksymalne warstwy		1-28 warstw	1-14 warstw
MIN Szerokość linii ((mil)		3ml	4ml
MIN Przestrzeń linii ((mil)		3ml	4ml
Min via (wiercenie mechaniczne)	Grubość deski ≤ 1,2 mm	0.15 mm	0.2 mm
	Grubość deski ≤2,5 mm	0.2 mm	00,3 mm
	Grubość płyty > 2,5 mm	Aspekt Ration≤13:1	Aspekt Ration≤13:1
Aspekt racji		Aspekt Ration≤13:1	Aspekt Ration≤13:1
Grubość deski	Max.	8 mm	7 mm
Grubość deski	Min.	2 warstwy:0.2 mm; 4 warstwy:0.35mm; 6 warstw:00,55 mm; 8 warstw:00,7 mm;10 warstw:00,9 mm	2 warstwy:0.2 mm; 4 warstwy:0.4 mm;6 warstw:00,6 mm;8 warstwy:00,8 mm
Rozmiar płyty MAX		610*1200 mm	610*1200 mm
Maksymalna grubość miedzi		0.5-6 uncji	0.5-6 uncji
Złoto zanurzające/ Gęstość pokryta złotem		Złoto z zanurzenia: Au,1 ¢8 u ¢ Złoty palec: Au,1 ¢ 150 u ¢ Złote: Au,1 ‰ 150 u ‰ Pozostałe, o masie przekraczającej 1 kg
Gęsta miedź do otworów		25um 1ml	25um 1ml
Tolerancja	Grubość deski	Grubość deski ≤1,0 mm: +/-0,1 mm 10,0 mmGrubość tablicy > 2,0 mm: +/-8%	Grubość deski ≤1,0 mm: +/-0,1 mm 10,0 mmGrubość tablicy > 2,0 mm: +/-8%
	Opis tolerancji	≤ 100 mm: +/- 0,1 mm 100 < ≤ 300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm	≤ 100 mm: +/- 0,13 mm 100 < ≤ 300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm
	Impedancja	± 10%	± 10%
MIN Most z maską lutową		00,08 mm	00,10 mm
Możliwość podłączenia Vias		0.25mm-0.60mm	00,70 mm-1,00 mm

Zastosowanie:

Komunikacja
Tradycyjne urządzenia telekomunikacyjne, FTTP, VOIP, usługi multimedialne, sieci danych i produkty infrastruktury IT, produkty infrastruktury bezprzewodowej, wzmacniacze mocy, splittery i kombinatory,o pojemności nieprzekraczającej 10 W, itp.

Urządzenia peryferyjne komputerowe
Drukarki wysokiej klasy, modemy kablowe, routery bezprzewodowe, telefony IP, produkty konsumenckie i biurowe, system bankowy itp.

Konsument
Komputery, telewizory, aparaty fotograficzne, cyfrowe rejestratory wideo (DVR), produkty przenośne, diody LED itp.

Produkcja samochodowa
Systemy bezpieczeństwa pasażerów, systemy sterowania silnikiem, poduszki powietrzne, produkty do sterowania trakcją itp.

Wysokiej klasy komputery i pamięć masowa
Wysokiej wydajności komputer i serwer, system centralny i sprzęt pamięci masowej, pamięć itp.

Przemysł

Zalety

1. Fabryka PCB bezpośrednio
2Kompleksowy system kontroli jakości
3. Konkurencyjna cena
4Szybki czas dostawy w ciągu 48 godzin.
5. Certyfikaty (ISO/UL E354810/RoHS)
6. 10 lat doświadczenia w obsłudze eksportu
7Nie ma MOQ/MOV.
8Wysoka jakość, rygorystyczna kontrola AOI (zautomatyzowana kontrola optyczna), QA/QC, lotnicze badania itp.
