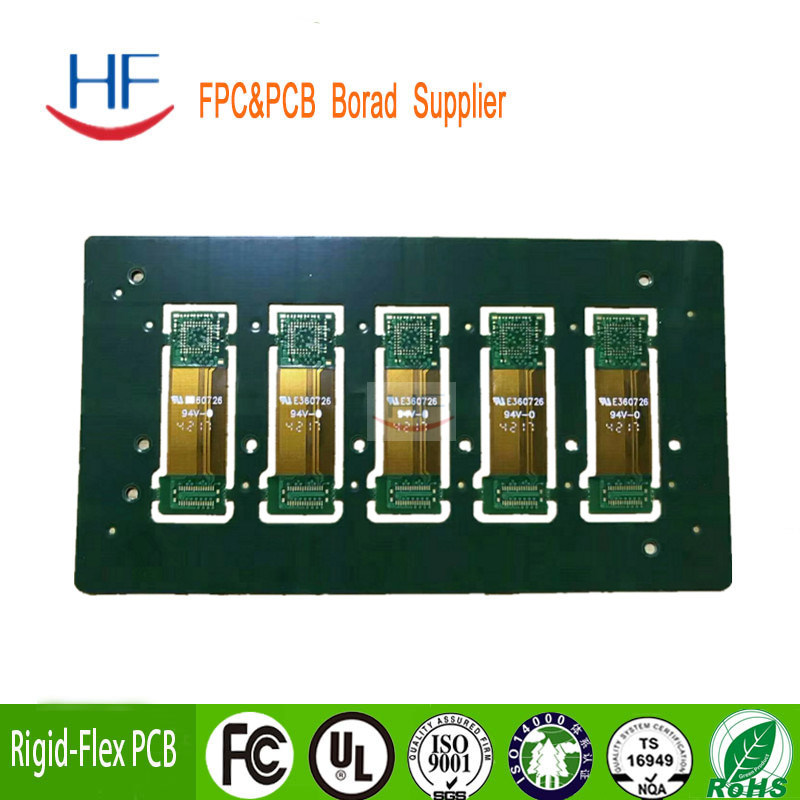

Niestandardowe drukowane sztywne elastyczne płytki PCB FPC Błękitne wielowarstwowe
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HF |
| Orzecznictwo: | ISO CE |
| Numer modelu: | Sztywna elastyczna płytka drukowana |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | KASEK |
| Czas dostawy: | 5 ~ 8 dni |
| Zasady płatności: | L/C, T/T, PayPal |
|
Szczegóły informacji |
|||
| Materiał podstawowy: | FR-4+fpc | Grubość deski: | 1,2 mm |
|---|---|---|---|
| Liczba warstw: | 4 warstwy | Grubość miedzi: | 1 uncja |
| min. Rozmiar dziury: | 3 miliony | Min. min. Line Width/Spacing Szerokość linii/odstępy: | 3/3 mil |
| Kolor maski lutowniczej: | Niebieski | Wykańczanie powierzchni: | Złoto zanurzające+osp |
| High Light: | FPC PCB sztywne elastyczne,Specjalne sztywne elastyczne płytki PCB,Niestandardowe płyty PCB wielowarstwowe |
||
opis produktu
Zastosowanie:
Komunikacja
Tradycyjne urządzenia telekomunikacyjne, FTTP, VOIP, usługi multimedialne, sieci danych i produkty infrastruktury IT, produkty infrastruktury bezprzewodowej, wzmacniacze mocy, splittery i kombinatory,o pojemności nieprzekraczającej 10 W, itp.
Urządzenia peryferyjne komputerowe
Drukarki wysokiej klasy, modemy kablowe, routery bezprzewodowe, telefony IP, produkty konsumenckie i biurowe, system bankowy itp.
Konsument
Komputery, telewizory, aparaty fotograficzne, cyfrowe rejestratory wideo (DVR), produkty przenośne, diody LED itp.
Produkcja samochodowa
Systemy bezpieczeństwa pasażerów, systemy sterowania silnikiem, poduszki powietrzne, produkty do sterowania trakcją itp.
Wysokiej klasy komputery i pamięć masowa
Wysokiej wydajności komputer i serwer, system centralny i sprzęt pamięci masowej, pamięć itp.
Przemysł
Zasilanie, główny panel sterujący, monitor, produkty CCTV,przyrządy sterujące samochodami, robot przemysłowy, produkty sterujące dostępem itp.
Medyczne
obrazowanie rezonansem magnetycznym (MRI), tomografia komputerowa (CT), jednostki defibrylacji w sytuacjach awaryjnych, monitorowanie pacjentów, urządzenia wszczepialne, systemy chirurgii robotycznej,biometryczne i diagnostyczne urządzenia, itp.
Wojsko
Satelita, radar, samolot, jednostka sterująca, sprzęt komunikacyjny itp.
Badania i pomiary
Mierniki mocy, tester energii elektrycznej, tester termiczny, tester światła, tester sieci, tester gazu i oleju, produkty podczerwone, sprzęt do badań półprzewodników, karty DUT i sondy, systemy inspekcji płytek,itd..
Zdolność
| Wysokiej precyzji prototyp | Produkcja płytek PCB w masie | ||
| Maksymalne warstwy | 1-28 warstw | 1-14 warstw | |
| MIN Szerokość linii ((mil) | 3ml | 4ml | |
| MIN Przestrzeń linii ((mil) | 3ml | 4ml | |
| Min via (wiercenie mechaniczne) | Grubość deski ≤ 1,2 mm | 0.15 mm | 0.2 mm |
| Grubość deski ≤2,5 mm | 0.2 mm | 00,3 mm | |
| Grubość płyty > 2,5 mm | Aspekt Ration≤13:1 | Aspekt Ration≤13:1 | |
| Aspekt racji | Aspekt Ration≤13:1 | Aspekt Ration≤13:1 | |
| Grubość deski | Max. | 8 mm | 7 mm |
| Min. | 2 warstwy:0.2 mm; 4 warstwy:0.35mm; 6 warstw:00,55 mm; 8 warstw:00,7 mm;10 warstw:00,9 mm | 2 warstwy:0.2 mm; 4 warstwy:0.4 mm;6 warstw:00,6 mm;8 warstwy:00,8 mm | |
| Rozmiar płyty MAX | 610*1200 mm | 610*1200 mm | |
| Maksymalna grubość miedzi | 0.5-6 uncji | 0.5-6 uncji | |
| Złoto zanurzające/ Gęstość pokryta złotem |
Złoto z zanurzenia: Au,1 ¢8 u ¢ Złoty palec: Au,1 ¢ 150 u ¢ Złote: Au,1 ‰ 150 u ‰ Pozostałe, o masie przekraczającej 1 kg |
||
| Gęsta miedź do otworów | 25um 1ml | 25um 1ml | |
| Tolerancja | Grubość deski | Grubość deski ≤1,0 mm: +/-0,1 mm 10,0 mm |
Grubość deski ≤1,0 mm: +/-0,1 mm 10,0 mm |
| Opis tolerancji | ≤ 100 mm: +/- 0,1 mm 100 < ≤ 300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm |
≤ 100 mm: +/- 0,13 mm 100 < ≤ 300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm |
|
| Impedancja | ± 10% | ± 10% | |
| MIN Most z maską lutową | 00,08 mm | 00,10 mm | |
| Możliwość podłączenia Vias | 0.25mm-0.60mm | 00,70 mm-1,00 mm | |
Zalety
1. Fabryka PCB bezpośrednio
2Kompleksowy system kontroli jakości
3. Konkurencyjna cena
4Szybki czas dostawy w ciągu 48 godzin.
5. Certyfikaty (ISO/UL E354810/RoHS)
69 lat doświadczenia w obsłudze eksportu
7Nie ma MOQ/MOV.
8Wysoka jakość, rygorystyczna kontrola AOI (zautomatyzowana kontrola optyczna), QA/QC, lotnicze badania itp.
